Zeugma Panorama
- Tryckklasser 2,0 / 2,4 ATA
- 2 platser med ergonomiska stolar i ekoläder (max 225 kg)
- Sex panoramafönster i akryl för fri sikt
- BIBS – inbyggt andningssystem för ren syrgas
Om Zeugma Panorama

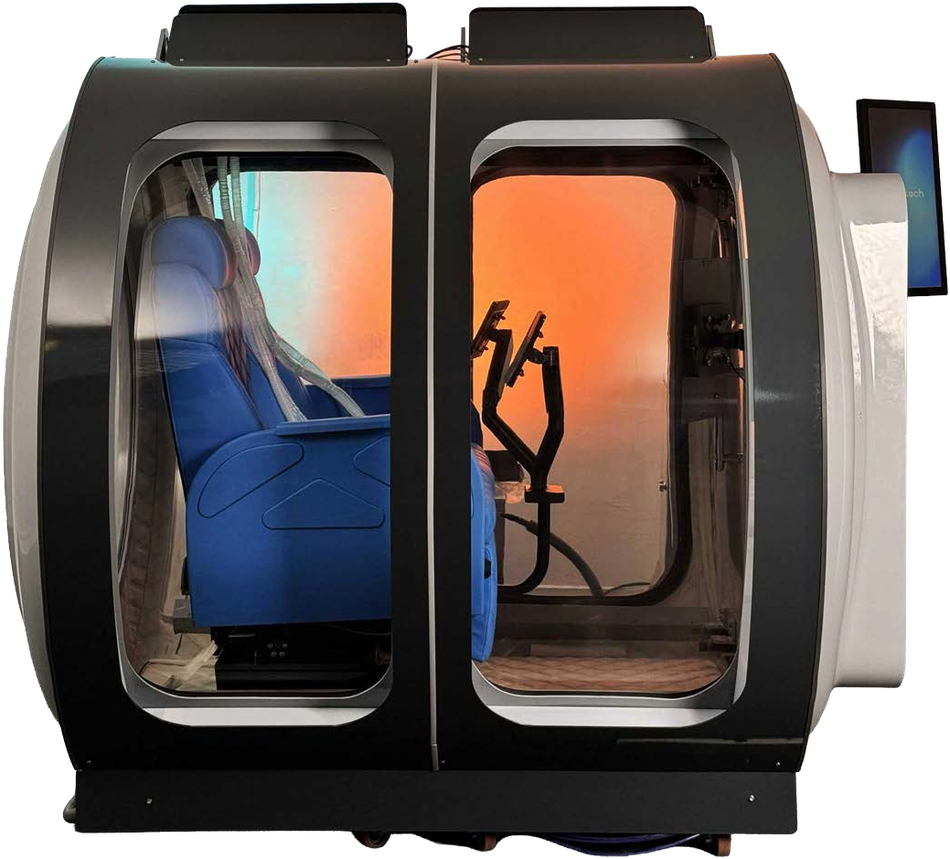

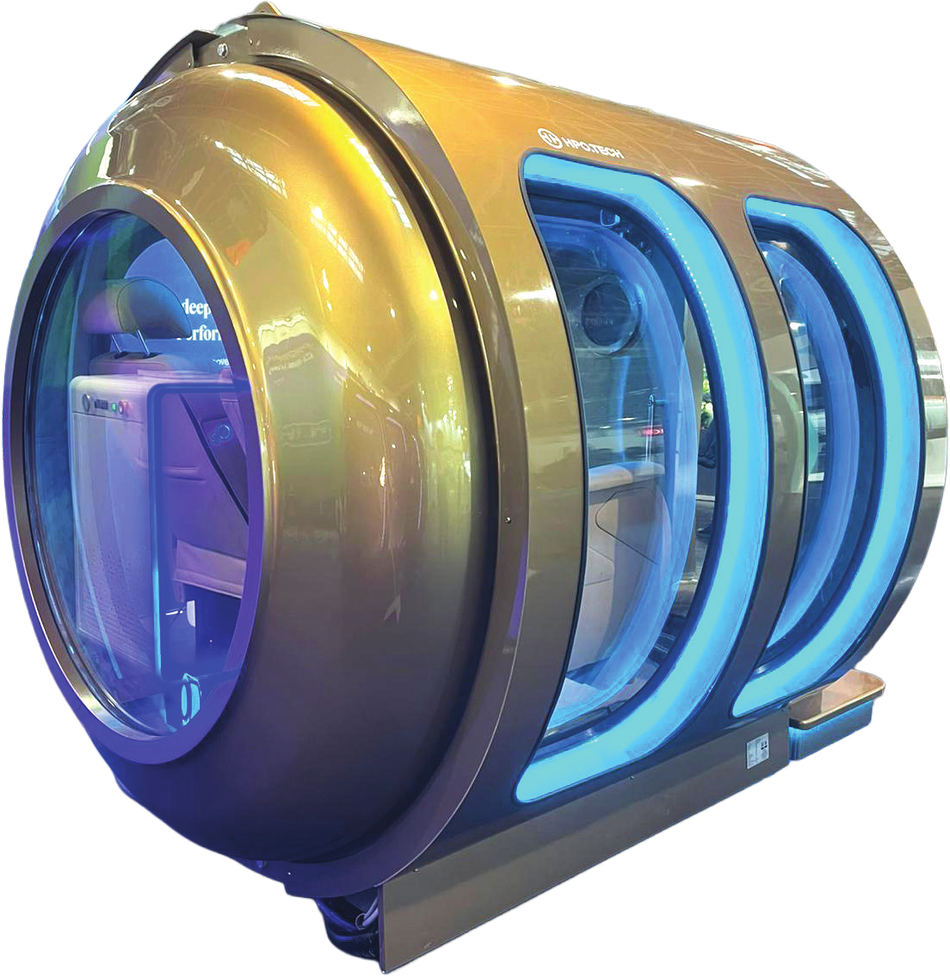

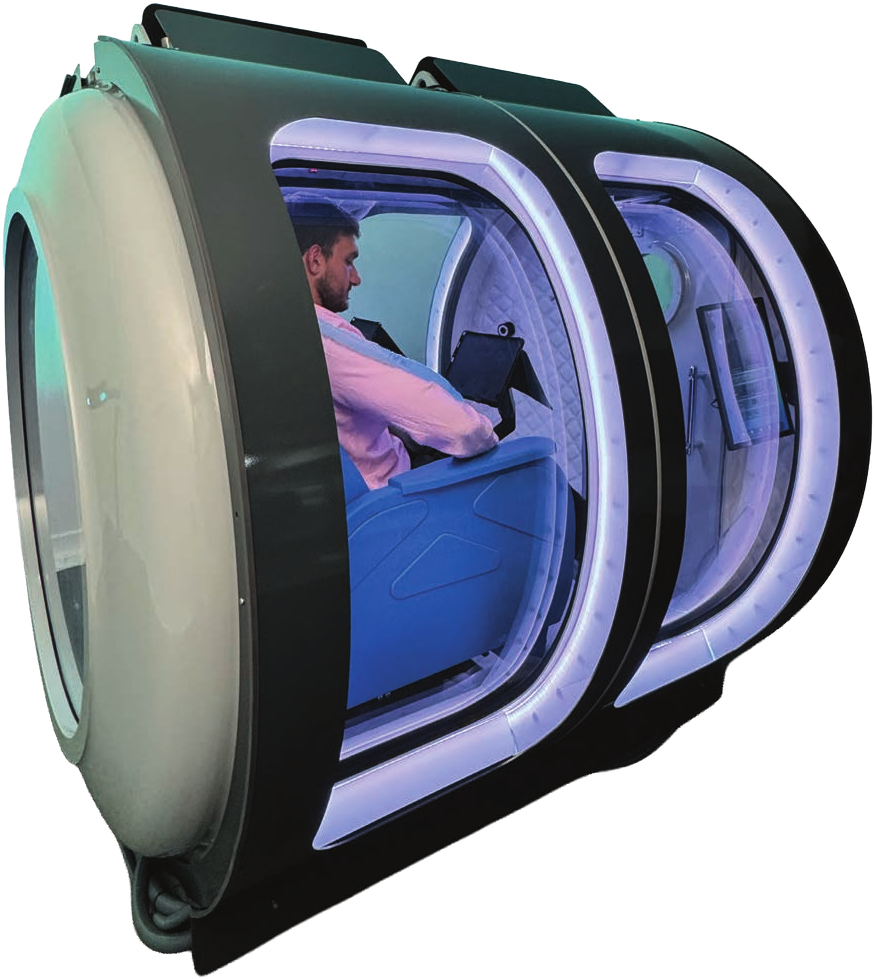

Zeugma Panorama är en hyperbar syrgaskammare för två personer, byggd i ballistiskt stål med sex akrylfönster: fyra stora sidopaneler, ett bakåtvänt fönster och ett fönster i dörren. Resultatet är en öppen behandlingsmiljö som motverkar klaustrofobi och gör det enkelt att ha visuell kontakt med personal utanför kammaren.
Kammaren byggs i fyra sektioner och passar genom en vanlig dörröppning. Styrningen sker via pekskärm med sju förinställda kliniska protokoll, användarprofiler och industriell PLC-automation som loggar varje session. Innervolymen är 1,9 m³ och systemvikten 750 kg.

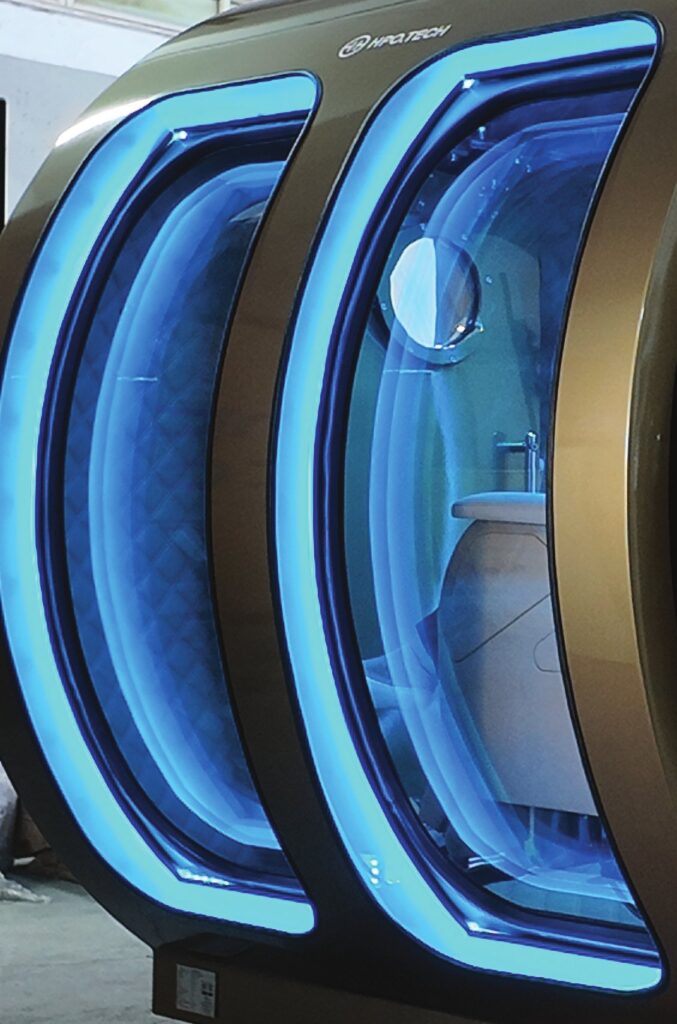

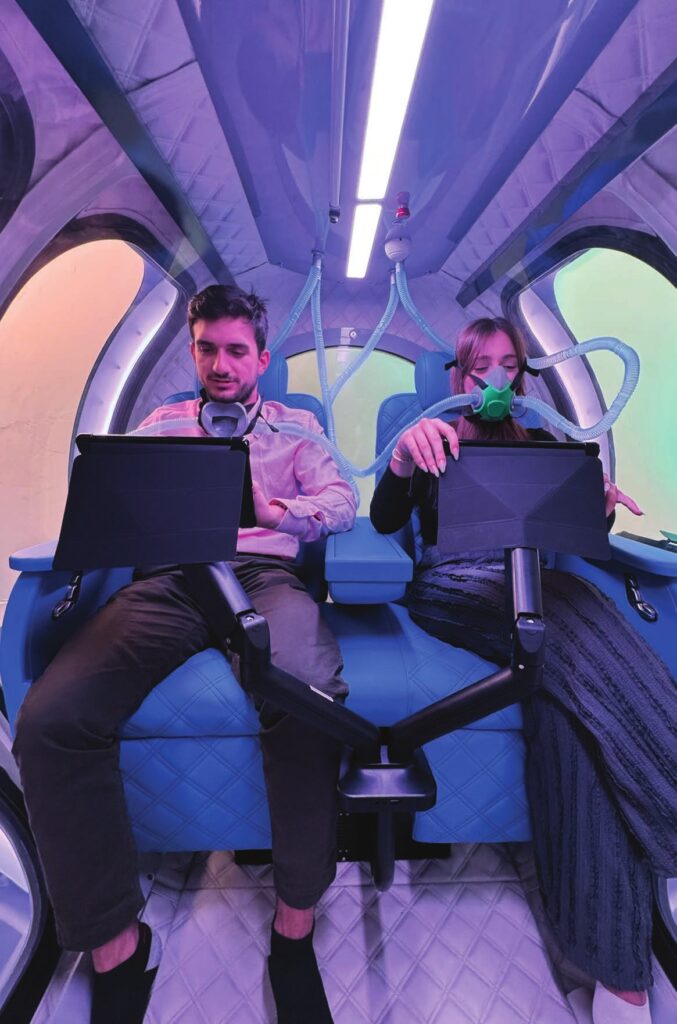

Sex panoramafönster
Två platser
BIBS-syrgassystem
Pekskärm med sju protokoll

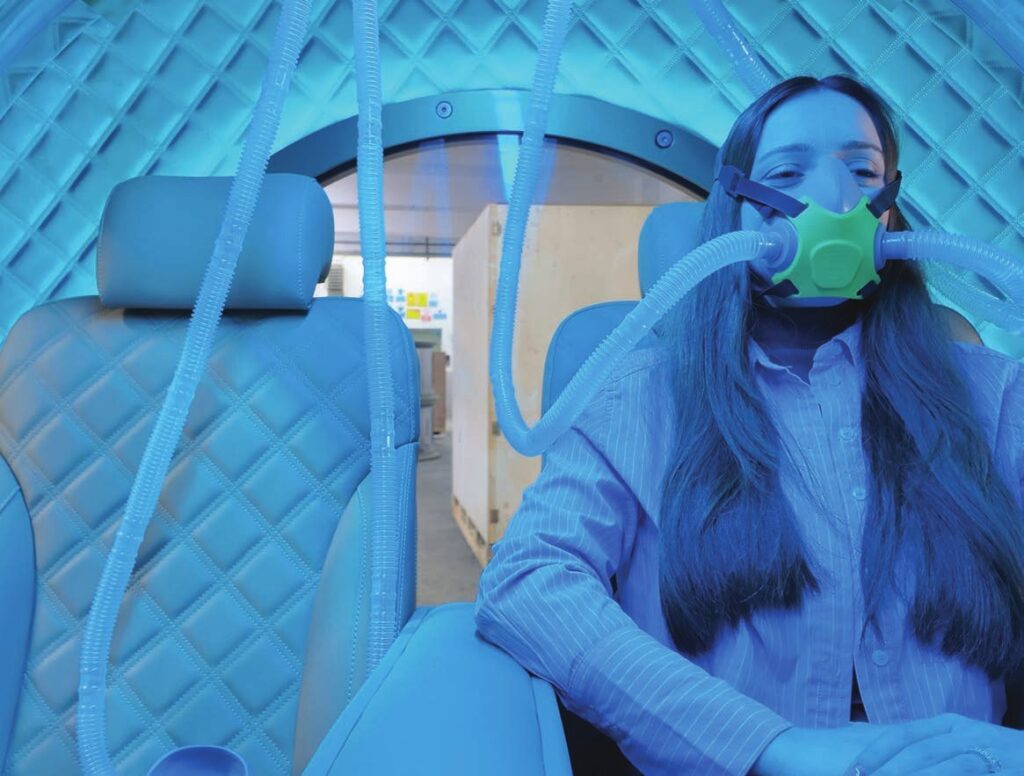

Ren syrgas på ett kontrollerat sätt
BIBS-syrgassystem. Panorama levererar syrgas med 93 % renhet vid ett flöde på 1–20 LPM per plats, reglerat på inandning.
Dubbla slangar. Syrgas tillförs via den ena slangen och utandningsluften med koldioxid leds ut genom den andra, vilket håller syrehalten i kammarluften på högst 21 %.
Två koncentratorer. Syrgasförsörjningen är dimensionerad för båda platserna samtidigt, med 5 bar arbetstryck.

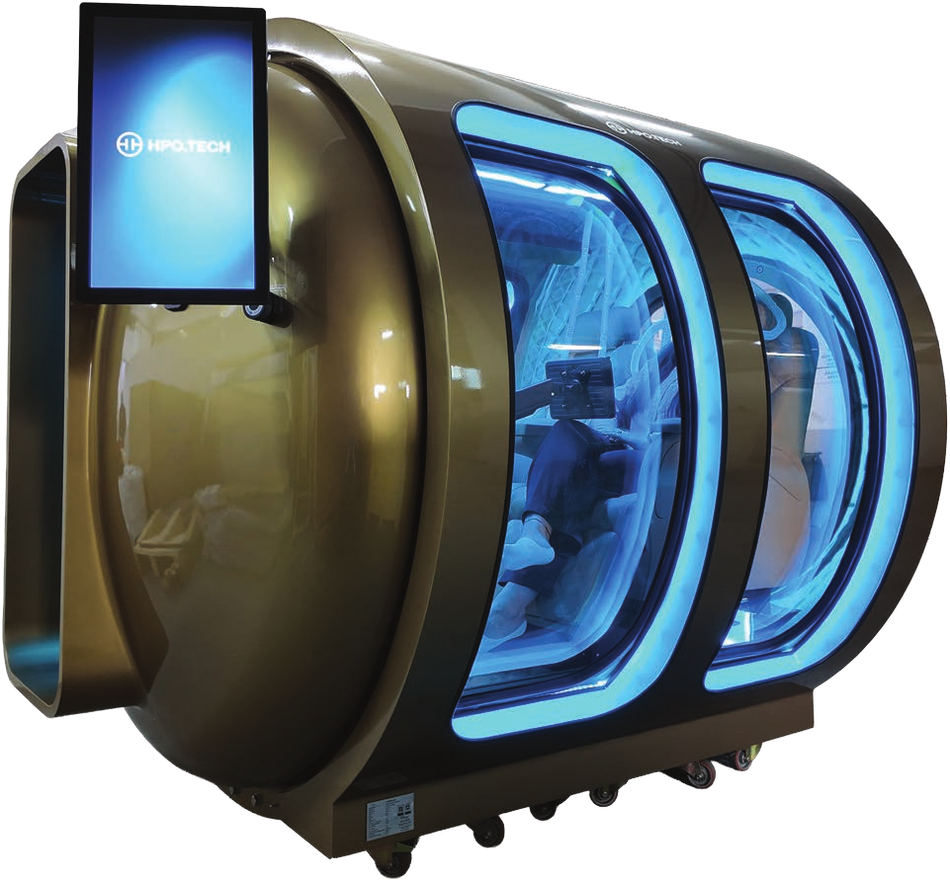

Pekskärm och automation
Panorama styrs via digital pekskärm med industriell PLC-automation. Sju förinställda kliniska protokoll täcker de vanligaste behandlingarna, och varje protokoll går att anpassa och spara i en användarprofil.
Kompression, platå och dekompression körs automatiskt med mjuka övergångar. Systemet har manuell backup, säkerhetsventil, integrerat nödstopp och nöddekompression från 2,0 till 1,0 ATA på 90 sekunder. Ventilationen är justerbar mellan 125 och 400 LPM och temperaturen hålls inom ±0,1 °C.
Specifikationer
| Typ | Modulär hyperbar syrgaskammare med två platser (hårt skal) |
| Kapacitet | 2 personer · max 225 kg |
| Material | Ballistiskt stål, medicinsk epoxilack |
| Yttermått (L×B×H) | 1987 × 1344 × 1858 mm |
| Innervolym | 1,9 m³ |
| Vikt | 750 kg |
| Moduler | 4 sektioner · passar standarddörr |
| Max arbetstryck | 2,0 / 2,4 ATA (29,4–34,8 PSI) |
| Fönster | 6 panoramafönster i akryl |
| Syrgastillförsel | BIBS · 93 % renhet · 1–20 LPM |
| Lufttryck / luftflöde | 3,45–7,2 bar / 250 LPM |
| Ventilation | 125–400 LPM |
| Nöddekompression | 2,0 → 1,0 ATA på 90 sek |
| Temperaturreglering | 5–40 °C · ±0,1 °C |
| Ljudnivå | ≤72 dB |
| Styrning | Pekskärm med 7 förinställda protokoll · industriell PLC |
| Säkerhet | Manuell backup, säkerhetsventil, nödstopp · syrehalt i kammarluft ≤21 % |
| Effekt | 4 HP |
| Flöde | 250 LPM lufttillförsel till kammaren |
| Flöde / Renhet / Tryck | 1–20 LPM / 93 % / 5 bar |
| Effekt | 2500 W / 3,3 HP |
| Kyleffekt / Precision | 1500 W · ±0,1 °C |
| Temperaturområde | 5–40 °C |

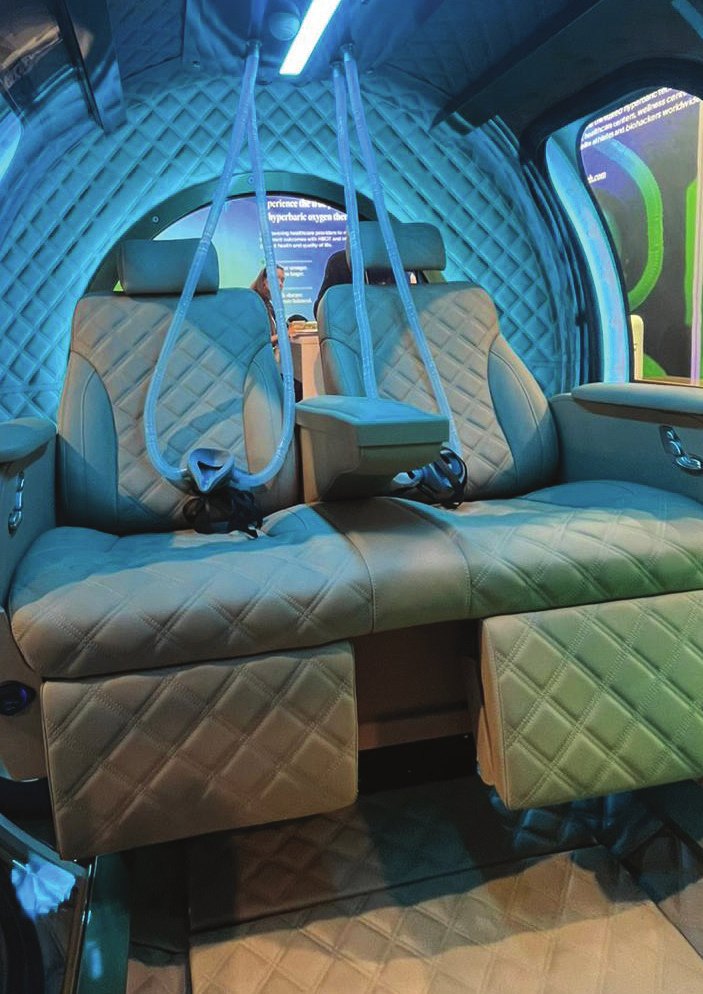

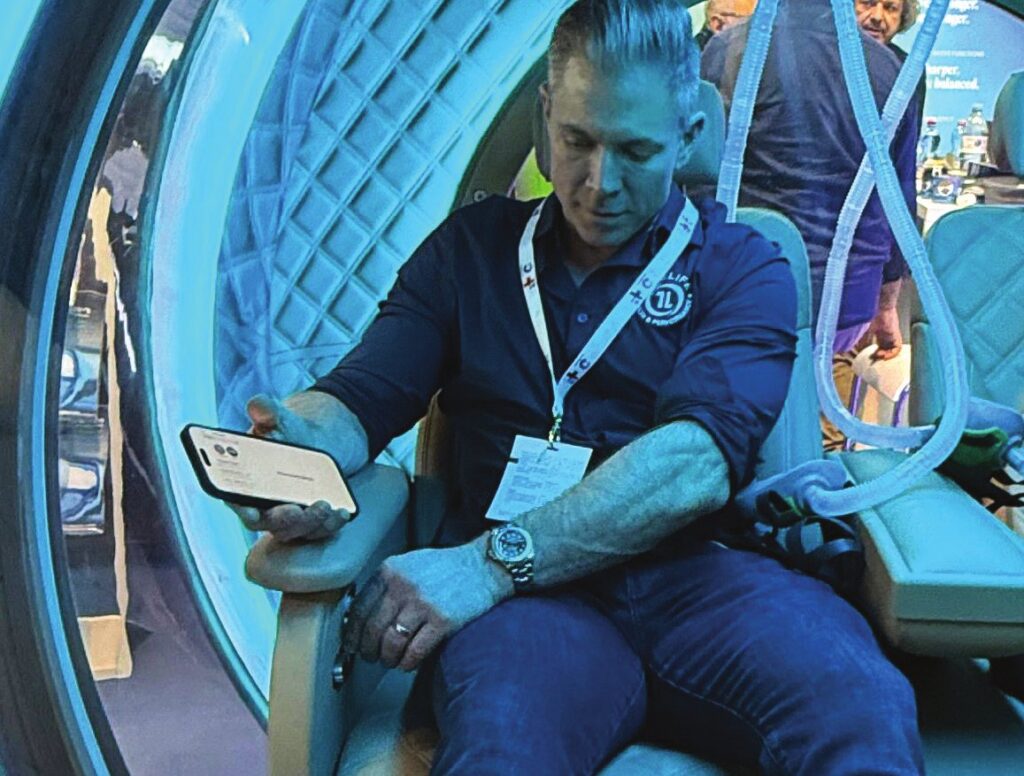

Interiör byggd för två
Två ergonomiska stolar i ekoläder med automatisk eller manuell justering, intern kylning och intercom med volymkontroll. Fönstren gör att båda platserna har fri sikt ut.
Sessionsdata loggas via USB och interiören kan anpassas med läderfärg, belysning och underhållning efter verksamhetens behov.
Gör din Panorama personlig

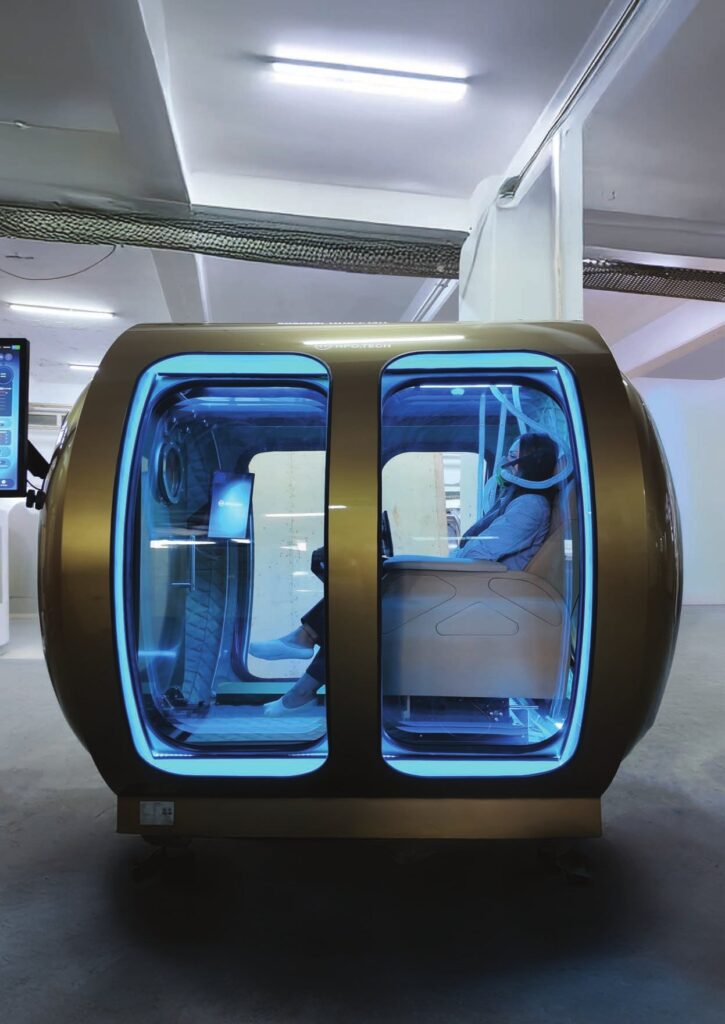

Zeugma Panorama i verkligheten
Certifieringar
Begär offert på Zeugma Panorama
Kontakta oss så återkommer vi med konfiguration, leveranstid och pris.
