Mediterranean Multiplace

En hyperbar syrgaskammare för fyra personer i cylindrisk, modulär konstruktion. Byggd i flygplansaluminium med inbyggt BIBS-andningssystem, industriell PLC-automation och ASME PVHO-certifiering, för kliniker och anläggningar som behandlar flera personer samtidigt.

Om Mediterranean

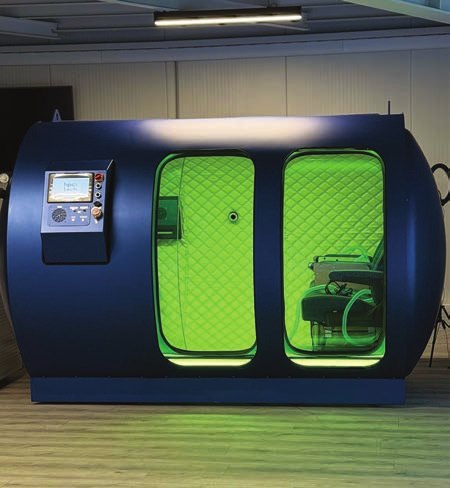

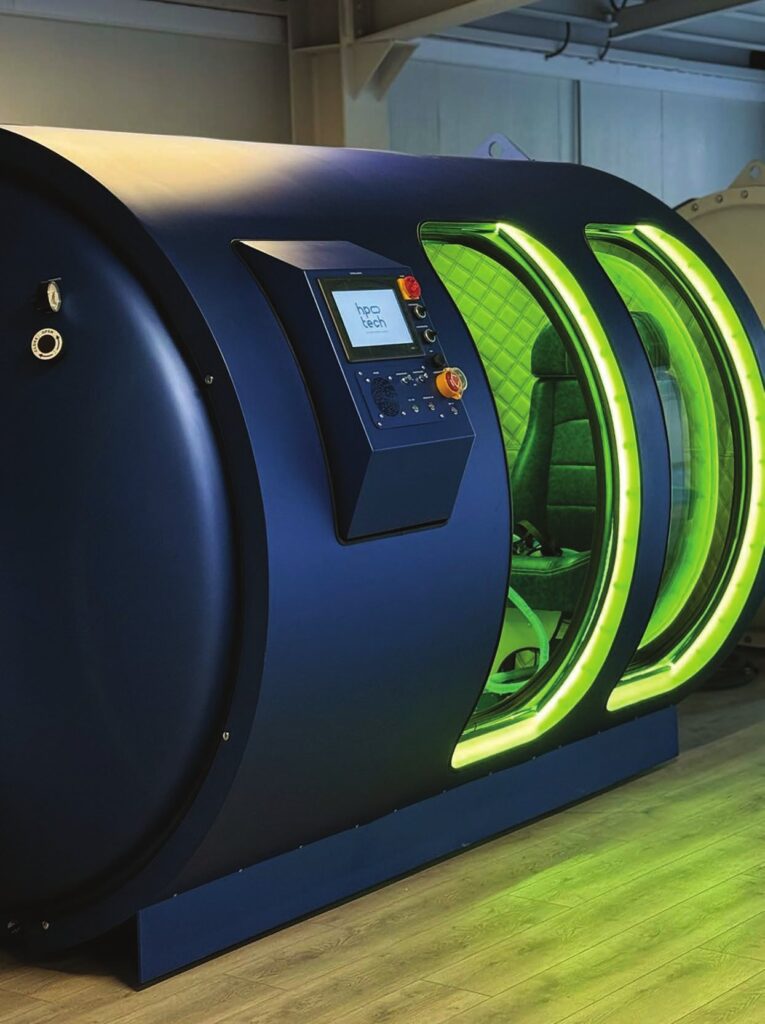

Mediterranean är en multiplace hyperbar syrgaskammare byggd för fyra personer samtidigt. Skalet är tillverkat i flygplansaluminium och kammaren levereras i tre cylindriska moduler om 770 mm, som passar genom en vanlig dörröppning och monteras ihop på plats. Det gör att den kan installeras i befintliga lokaler utan bygganpassning.

Varje plats har egen BIBS-mask, och kammaren styrs via extern och intern kontrollpanel med industriell PLC-automation och datalogg. Interiören är klädd i ekoläder med ergonomiska stolar, justerbar RGB-belysning, UVC-desinfektion, intercom och underhållning via storbildsskärm eller surfplattor.

Fyra platser i samma session

Fyra ergonomiska stolar i ekoläder, var och en med egen BIBS-mask. Effektivare flöde per behandlingstimme och möjlighet att behandla lag, familjer eller grupper tillsammans.

Modulär cylinderkonstruktion

Tre sektioner om 770 mm i flygplansaluminium. Kammaren transporteras genom standarddörr och monteras på plats, med en total innervolym på 5,8 m³.

BIBS-syrgassystem

Inbyggt andningssystem som levererar ren syrgas via mask med jämnt flöde, samtidigt som koldioxid förs bort genom en separat slang.

Övervakning och komfort

Plats för patientövervakning (EKG, EEG, TCOM, blodtryck), intercom, USB 3.0, justerbar RGB-belysning och UVC-desinfektion med närvarosensor.

Ren syrgas till fyra samtidigt

BIBS-syrgassystem. Varje plats i Mediterranean har en egen BIBS-mask som levererar syrgas med 90–93 % renhet och ett flöde på 1–20 LPM per användare.

Dubbla slangar. Syrgas tillförs genom den ena slangen medan utandningsluft med koldioxid leds ut genom den andra. Det håller syrehalten i kammarluften under 21 % och förenklar brandsäkerheten.

Fyra koncentratorer. Systemet försörjs av fyra syrgaskoncentratorer med 5 bar arbetstryck, dimensionerade för full belastning på alla fyra platser.

Automatik och styrning

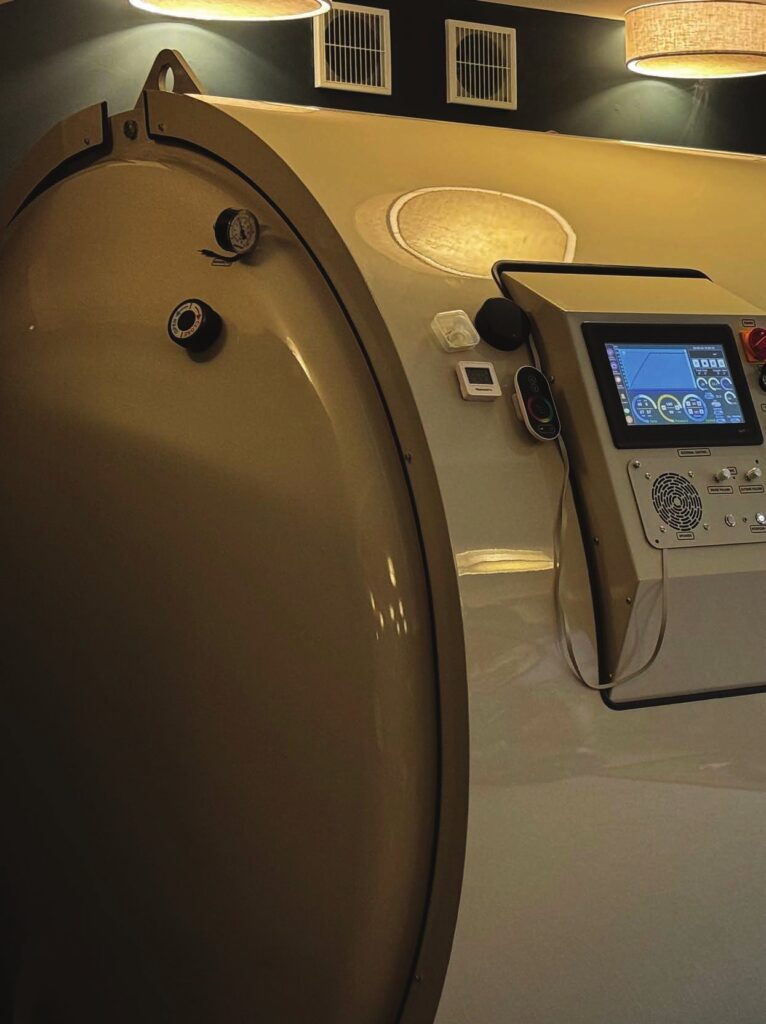

Mediterranean styrs av en industriell PLC-automation med extern och intern kontrollpanel. Kompression, platåtryck och dekompression körs enligt förinställda protokoll med mjuka övergångar, och all sensordata loggas i realtid.

Systemet har manuell backup, säkerhetsventil och nöddekompression från 2,0 till 1,0 ATA på 90 sekunder. Ventilationen är steglöst justerbar mellan 125 och 400 LPM och temperaturen hålls inom ±0,1 °C.

Specifikationer

Kammare
Typ	Modulär multiplace hyperbar syrgaskammare (cylindrisk)
Kapacitet	4 personer · max 225 kg per plats
Material	Flygplansaluminium, medicinsk epoxilack

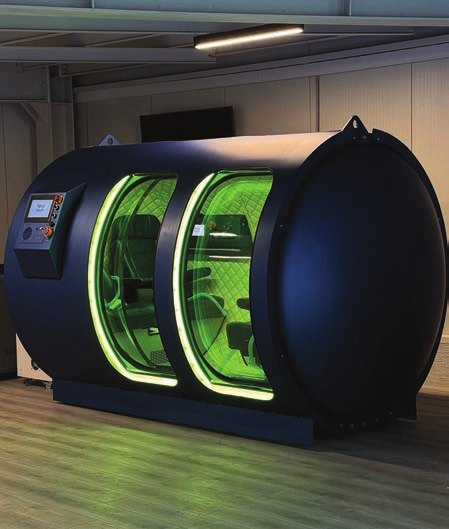

Yttermått (L×B×H)	2926 × 1910 × 1860 mm
Innerlängd	2900 mm
Innervolym	5,8 m³
Moduler	3 sektioner à 770 mm
Vikt	1250 kg
Max arbetstryck	2,0 ATA (1,4 bar / 34,8 PSI) · 2,4 ATA som tillval
Syrgastillförsel	BIBS · 3,2–4,0 bar · 90–93 % renhet
Lufttryck / luftflöde	3,45–7,2 bar / 450 LPM
Ventilation	125–400 LPM
Nöddekompression	2,0 → 1,0 ATA på 90 sek
Designtemperatur	0–38 °C
Styrning	Extern och intern kontrollpanel · industriell PLC med datalogg
Belysning / hygien	Justerbar RGB-LED · UVC-desinfektion med närvarosensor
Min. installationsyta	6000 × 3500 mm

Luftkompressor (tillval)
Effekt / Flöde	4 HP / 564 LPM
Tryck / Ljud	1–8 bar / 42 dB
Vikt	67 kg

Syrgaskoncentrator (tillval, 4 st)
Flöde / Renhet / Tryck	1–20 LPM / 90–93 % / 5 bar
Effekt / Ljud	2500 W / 3,3 HP · ≤72 dB
Vikt	155 kg

Luftkylare (tillval)
Kyleffekt / Precision	1500 W · ±0,1 °C
Temperaturområde	5–40 °C

Interiör byggd för fyra

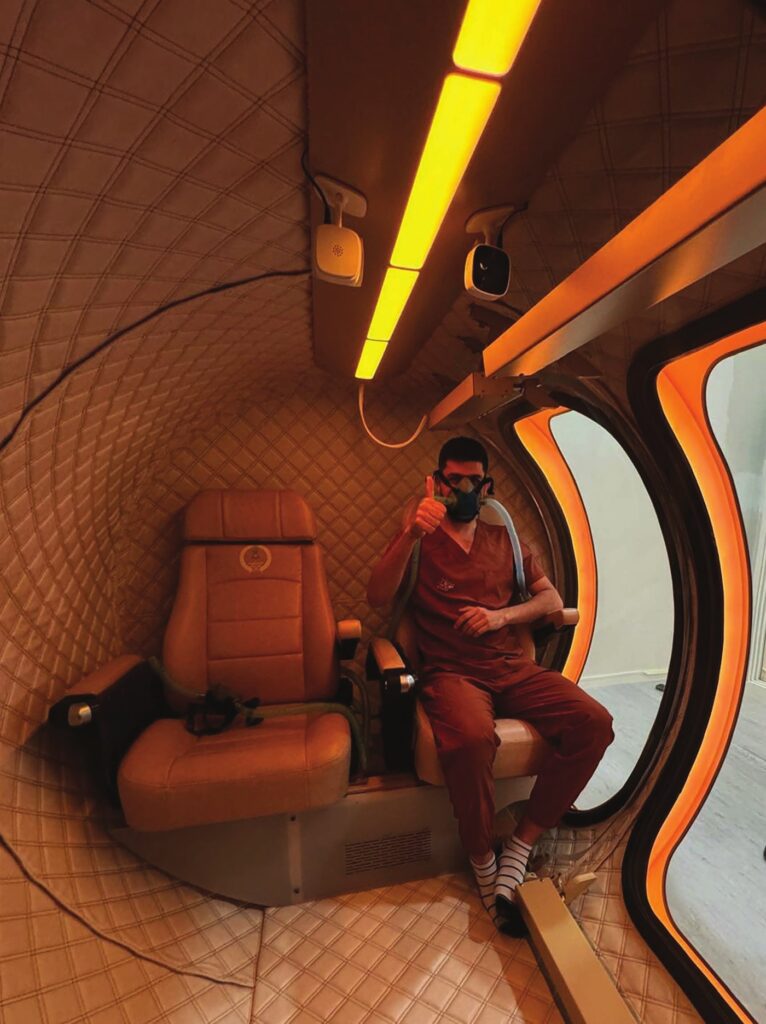

Innerlängden på 2 900 mm och volymen på 5,8 m³ ger fyra sittplatser med gott om benutrymme. Stolarna finns i tre modeller och kläs i ekoläder, med val av färg och sömnad.

Ombord finns intercom med volymkontroll, justerbar RGB-belysning, USB 3.0 och underhållning via storbildsskärm eller individuella surfplattor. UVC-desinfektion med närvarosensor kör automatiskt mellan sessionerna.

Gör din Mediterranean personlig

Över 170 RAL-kulörer för utvändig lack, fri placering av logotyp och dekor, val av läderfärg i interiören samt tillval för belysning, skärmar och övervakningsutrustning. Varje kammare byggs mot beställning.

Justerbar RGB-belysning

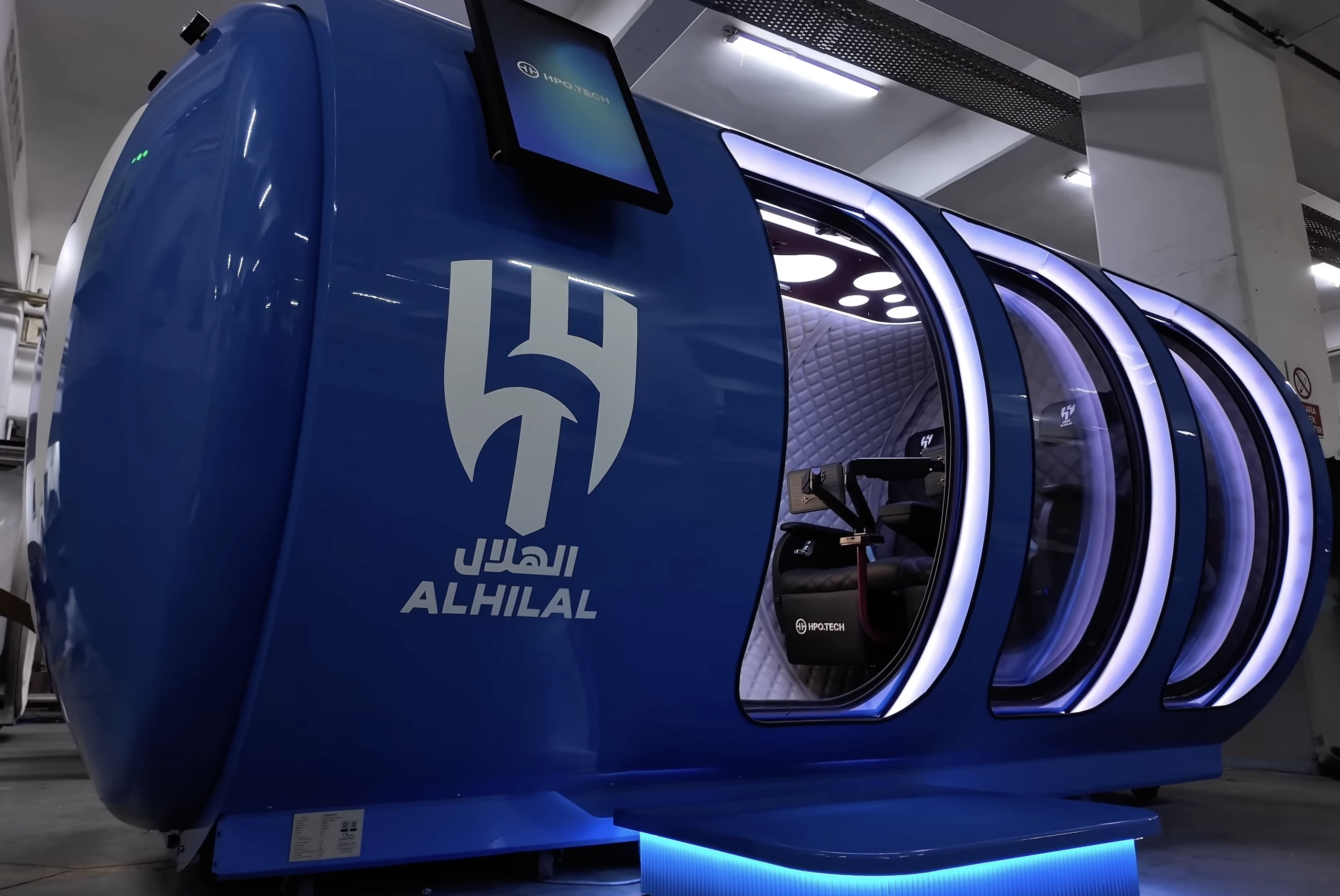

Klubb- och företagsprofil

Mediterranean i verkligheten

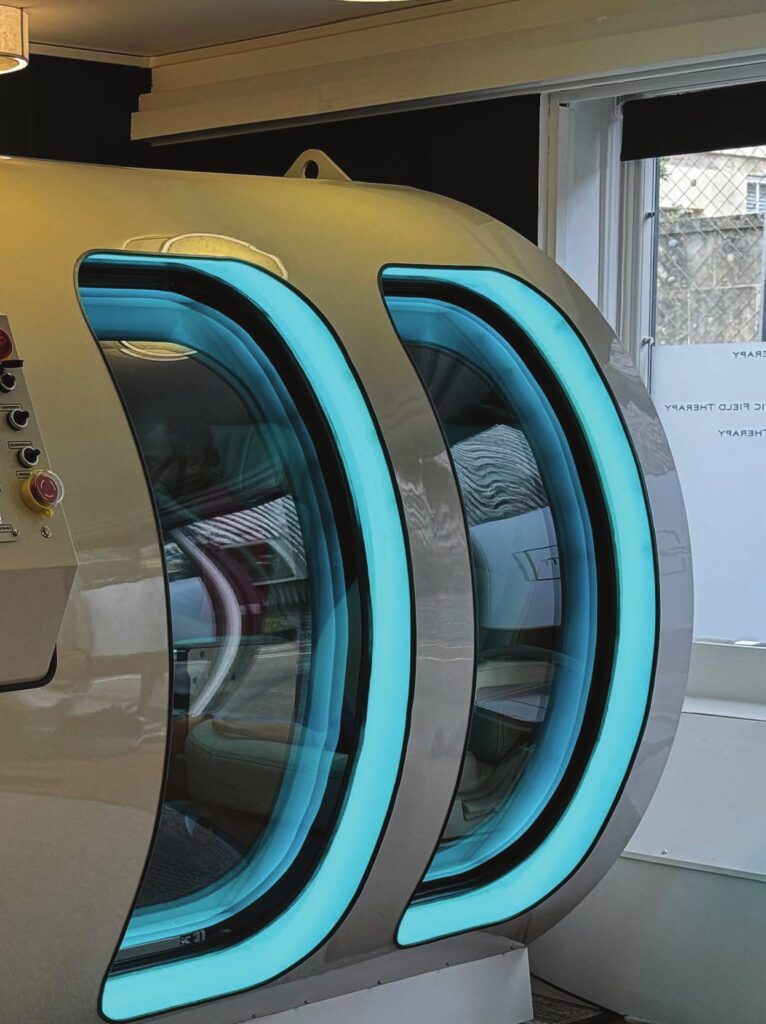

Installerad hos kliniker, idrottsklubbar och wellnessanläggningar där flera personer behandlas i samma session.

Certifieringar

Mediterranean tillverkas som aktiv medicinteknisk produkt och levereras med dokumentation för CE (MDR 2017/745) · PED · ISO 13485 · ISO 9001 · ISO 14001 · ASME PVHO · ASME U-Stamp (tillval) · UKCA (tillval) · NFPA.

Begär offert på Mediterranean

Kontakta oss så återkommer vi med konfiguration, leveranstid och pris.
