Titan flerpersons hyperbar kammare
En hyperbar kammare i stål för flera personer, avsedd för sjukhus, hyperbarkliniker och professionell idrottsmedicin. Konfigurerbar från 4+2 upp till 12+2 personer, med ett drifttrycksintervall på 3,0 till 6,0 ATA och ett komplett system för luftgenerering, övervakning och brandsläckning.
- Drifttrycksintervall 3,0 ATA till 6,0 ATA
- 4+2, 6+2, 8+2, 10+2 eller 12+2 personer, upp till 14 platser
- Stålkonstruktion med 2200 mm invändig diameter
- Extern kontrollpanel med manuell överstyrning och nödstopp
Om Titan
Titan är den största kammaren i sortimentet och den enda som når behandlingstryck över 2,4 ATA. Den är byggd i stål snarare än aluminium, i en modulär cylindrisk form, och är avsedd för permanent installation i vårdcentraler, sjukhus och dedikerade hyperbarkliniker. Tryckintervallet 3,0 till 6,0 ATA täcker indikationer som lägre tryckkammare inte kan hantera, inklusive dekompressionssjuka och gasemboli.

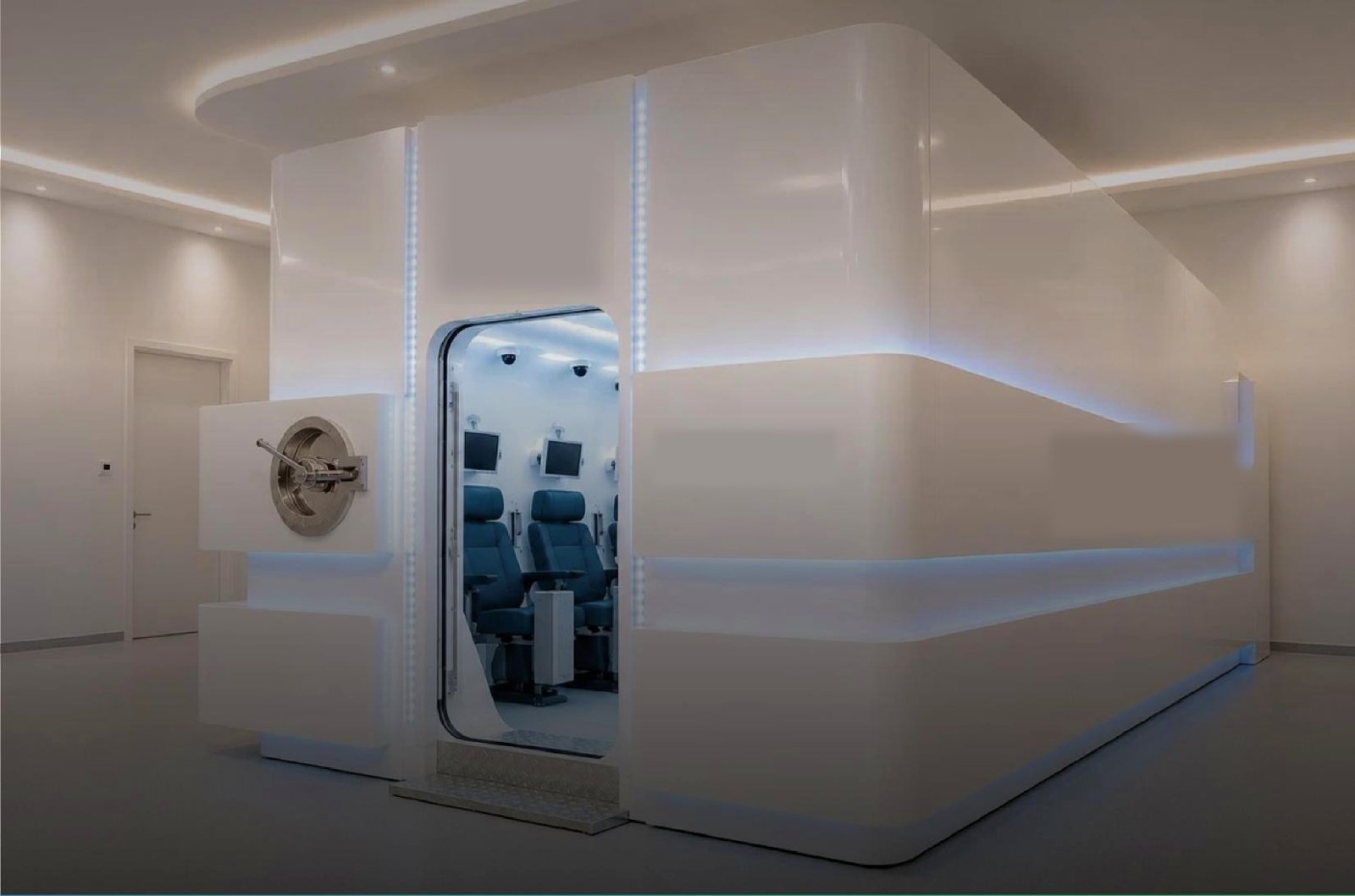

Kammaren är inte flyttbar. Den levereras som moduler på 770 mm bredd som passerar genom en standarddörröppning, och kräver två rum: ett teknikrum för kompressorer, torkare och lufttankar, samt ett kammarrum för kärlet och brandsläckningssystemet. Titan finns i två kroppsstilar, Titan Square och Titan Omega.
Flerpersonskapacitet
Konfigurationer på 4+2, 6+2, 8+2, 10+2 eller 12+2 patienter, upp till 14 platser totalt. +2-platserna är avsedda för medhjälpare som stannar inne med patienterna under behandlingen.
Tryckkärl i stål
Stålkonstruktion klassad för ett maximalt drifttryck på 5,0 bar, ett maximalt konstruktionsövertryck på 5,5 bar och ett provtryck på 8,25 bar. Totalmåtten är 7988 × 2356 × 2604 mm med en invändig diameter på 2200 mm.
Luftgenerering och reserv
Tre luftgenereringsenheter, fyra lufttankar och en luftkylare. Luftflödet är 450 LPM med en ventilationshastighet på 600 LPM. Nödavtrycksättning sker från 3,0 ATA till 1,0 ATA på 125 sekunder.
Övervakning och brandsäkerhet
Storskärmsövervakning av patienter registrerar hjärtfrekvens, blodtryck, andningsfrekvens, syremättnad i blodet och temperatur i realtid. Fem brandsläckningsenheter är integrerade i kammarrumsinstallationen.
Ren syrgas, exakt styrd
BIBS-tillförsel. Syrgas når varje person genom det inbyggda andningssystemet vid 5 bar och 40 LPM, så att kammaren själv förblir trycksatt med andningsbar luft snarare än syrgas.
Filtrerad lufttillförsel. Luft tas från kompressorerna, passerar genom torkaren och därefter genom kol-, olje- och mikropartikelfilter för att avlägsna den fukt som finns i tryckluft innan den når kammaren.
Buffrat tryck. Fyra lufttankar håller reservluft så att trycket förblir stabilt genom trycksättning, behandling och avtrycksättning istället för att följa kompressorns arbetscykler.
Operatörsstyrning

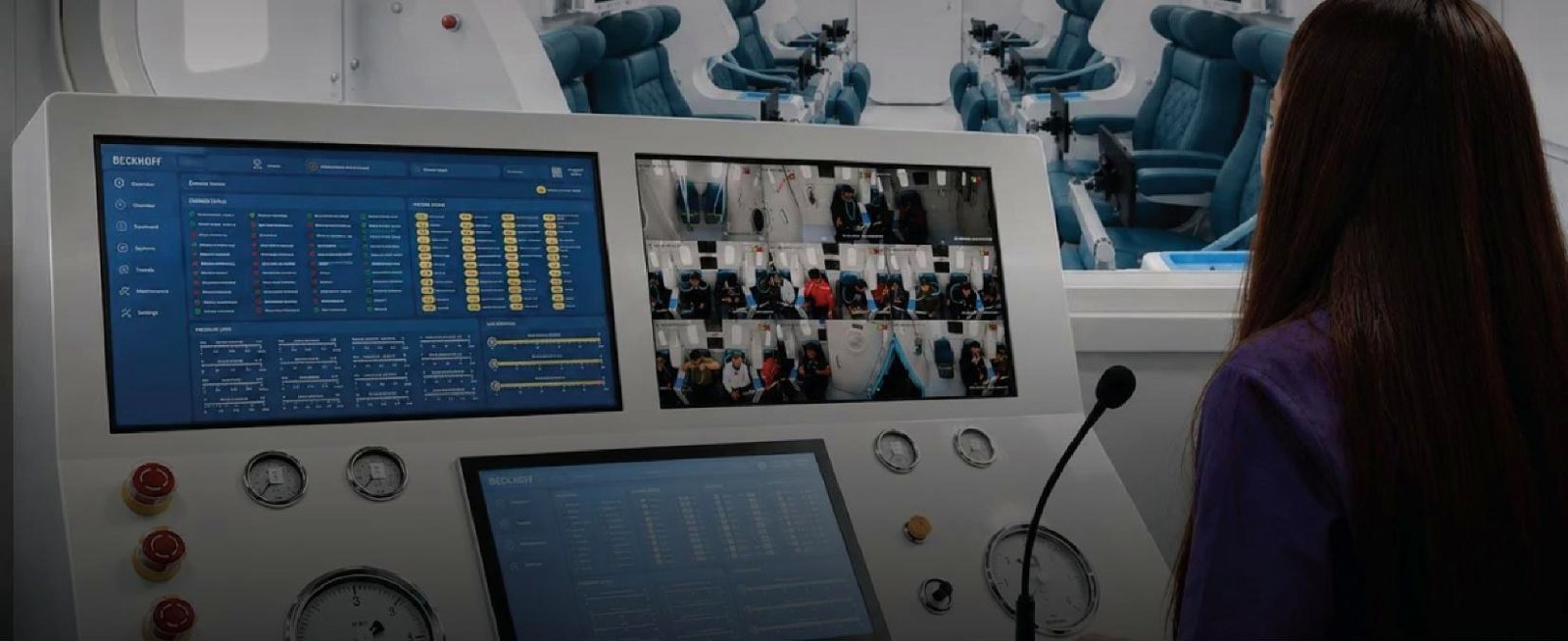

Titan körs från en extern kontrollpanel av en operatör utanför kammaren. Panelen hanterar tryckjusteringar, övervakning och röstkommunikation med personerna inuti, och den har manuella överstyrningar och ett nödstopp för situationer där den automatiserade sekvensen måste avbrytas.
Extern styrdator. Den centrala styrenheten för assistenten utanför, som täcker sessionsinställning, tryckprofil, dörrlåsning och realtidsövervakning.
Manuell överstyrning. Kammaren kan manövreras manuellt såväl som via automatiserade kontroller, vilket är ett krav för kliniska installationer som arbetar enligt hyperbara säkerhetsstandarder.
Specifikationer
| Kapacitet | 4+2, 6+2, 8+2, 10+2 eller 12+2 patienter (upp till 14 platser) |
|---|---|
| Maximalt drifttryck | 3,0 ATA till 6,0 ATA (5,0 bar) / 44,08 till 88,17 PSI |
| Maximalt konstruktionsövertryck | 5,5 bar |
| Provtryck | 8,25 bar |
| Material | Stål |
| Form | Modulär cylindrisk, passar en standarddörröppning |
| Total längd | 7988 mm |
| Total bredd | 2356 mm |
| Höjd | 2604 mm |
| Invändig diameter | 2200 mm |
| Modulbredd | 770 mm |
| Konstruktionstemperatur | 0 °C till 38 °C |
| Lufttillförselflöde | 450 LPM |
| Ventilationshastighet | 600 LPM |
| BIBS-syrgastillförsel | 5 bar / 40 LPM |
| Nödavtrycksättning | 3,0 ATA till 1,0 ATA på 125 sekunder |
| Maximal patientvikt | 225 kg |
| Teknikrummets golvyta | 9000 × 6200 mm (kompressor, torkare, lufttankar) |
| Kammarrummets golvyta | 13000 × 6000 mm (kammare och brandsystem) |
| Kroppsstilar | Titan Square, Titan Omega |
| Luftgenereringsenheter | 3 enheter (kompressorer, torkare, filtrering) |
|---|---|
| Lufttankar | 4 enheter |
| Kontrollpanel | 1 extern enhet med manuell överstyrning och nödstopp |
| Brandsläckning | 5 enheter |
| Luftkylare | 1 enhet |
| Andningssystem | BIBS med individuella masker |
| Patientövervakning | Storskärmsmonitorer som registrerar hjärtfrekvens, blodtryck, andningsfrekvens, SpO₂ och temperatur |
| Underhållning | Surfplatta per patient på justerbar rörlig arm |
| Luftkompressor | 110 kW / 150 hk, 76 dB(A) |
En inredning byggd för behandling

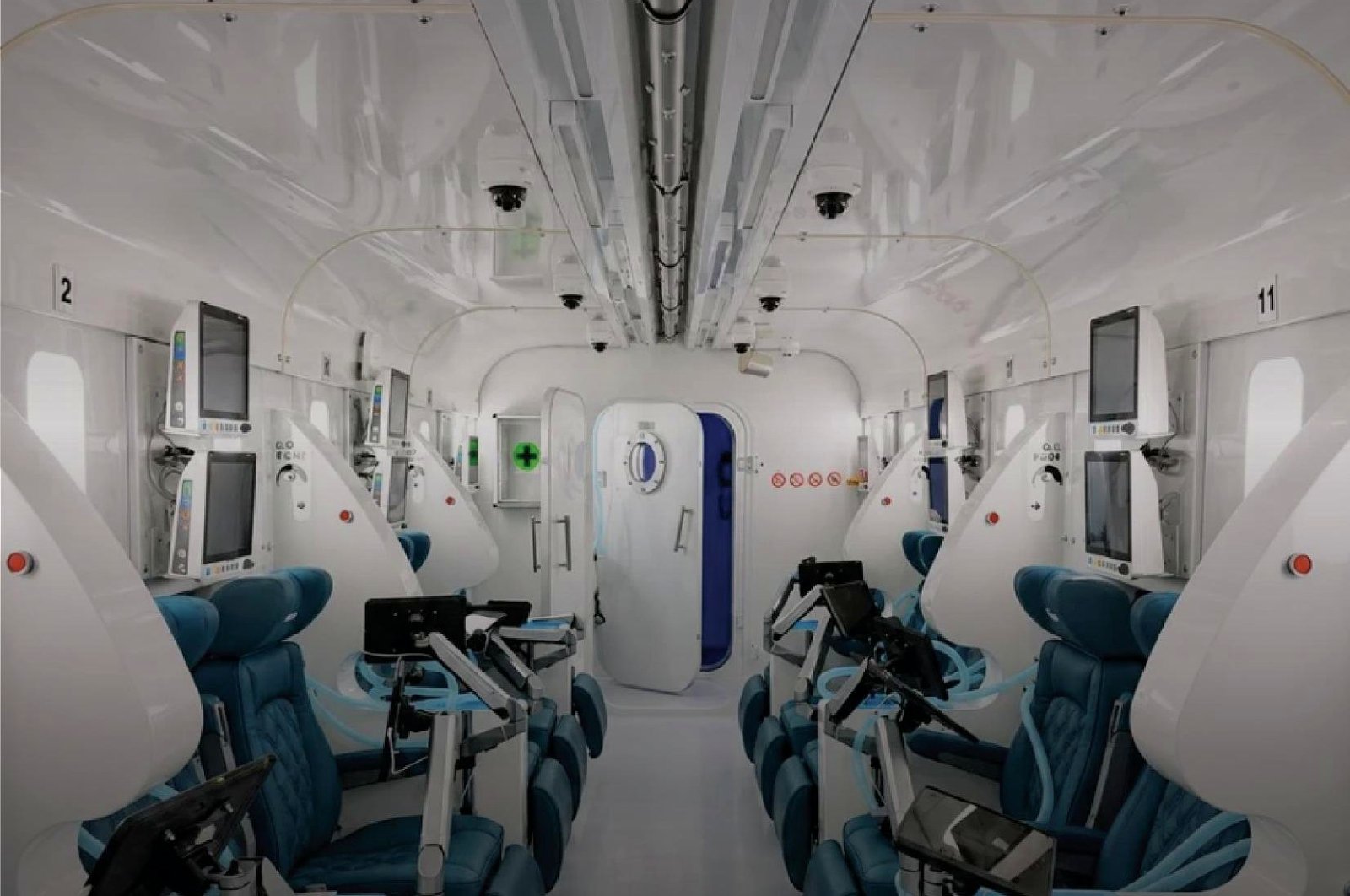

Sittplatserna är placerade längs kammaren för patienter med ytterligare platser för medhjälpare. Varje patient har en underhållningssurfplatta på en rörlig arm, placerad snarare än handhållen, och övervakningsskärmar syns från medhjälparplatserna såväl som från kontrollpanelen utanför.
Planering av en Titan-installation
Titan kräver mer platsförberedelse än aluminiumkamrarna i sortimentet. Räkna med två rum, ett teknikrum på 9000 × 6200 mm och ett kammarrum på 13000 × 6000 mm, samt ström för en 110 kW-kompressor och tillträde för modulleverans. Nordic Welltech genomför en platsbesiktning innan offert.
Certifieringar
HPO.TECH uppger att deras hyperbara kamrar tillverkas, testas och certifieras enligt följande standarder:
ASME-PVHO · PED · CE · ISO · NFPA
Certifieringsomfattningen varierar beroende på konfiguration och destinationsmarknad, och kliniska installationer vid dessa tryck omfattas vanligtvis av ytterligare nationella krav. Nordic Welltech bekräftar den exakta certifikatuppsättningen för din specifikation innan beställning.
