En medicinsk multiplace-kammare i stål för kliniker och sjukhus som behandlar flera patienter samtidigt. Colosseum byggs på en modulär kammarplattform i två platskonfigurationer, 4+2 eller 2+2, och är klassad för 3,0 ATA med förkammare, medicinsk sluss och helautomatisk tryckstyrning.
- Klassad för 3,0 ATA
- 4+2 eller 2+2 platser på samma kammarplattform
- Två oberoende utrymmen, varav en dedikerad förkammare
- Integrerad medicinsk sluss (Medlock) och PLC-styrd tryckreglering
Om Colosseum
Colosseum är en klinisk multiplace-kammare där flera patienter behandlas under samma tryckcykel. Kammaren är byggd i stål i modulär cylindrisk form och levereras i två platskonfigurationer på samma plattform: 4+2 platser som standardutförande och 2+2 platser som nedskalat alternativ. Drifttrycket är 3,0 ATA.

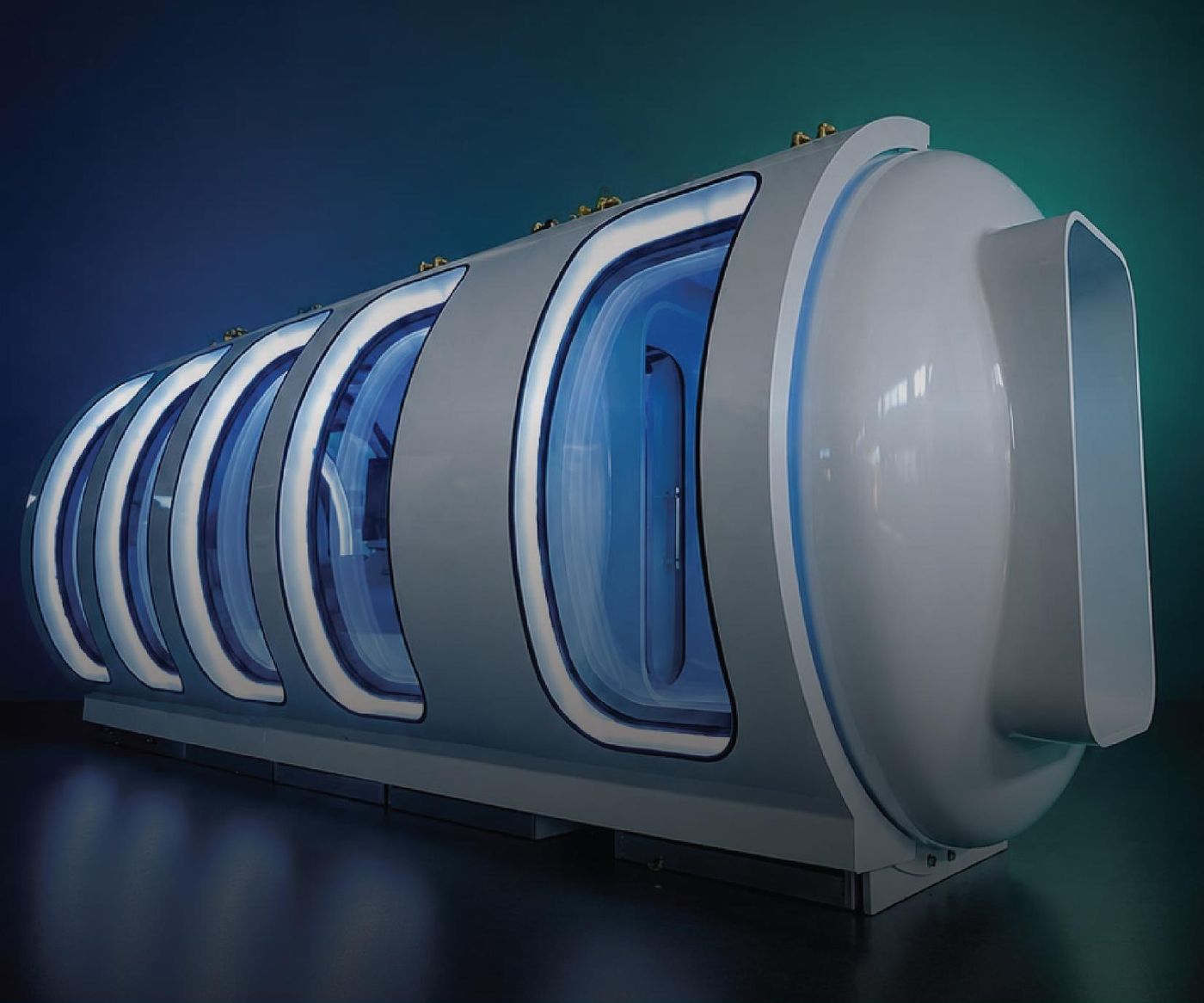

Konstruktionen består av fem tryckmoduler i stål, två gavlar och nio panoramafönster i akryl. Modulerna passerar vanliga dörröppningar och monteras på plats, vilket gör kammaren installerbar i befintliga byggnader.
Två platskonfigurationer
Antalet platser är den enda variabeln i grundutförandet. 4+2-utförandet är standard och ligger till grund för specifikationen nedan. I 2+2-utförandet skalas kringutrustningen — kompressorer, torkar samt luft- och syrgaslagring — ned proportionellt.
Förkammare och medicinsk sluss

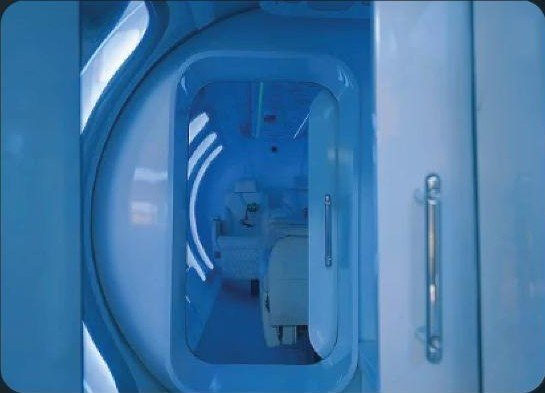

Kammaren har två oberoende utrymmen. Förkammaren används för kontrollerad dekompression och för att släppa in och ut medicinsk personal under pågående behandling. En integrerad medicinsk sluss (Medlock) gör att material kan föras in i kammaren utan att trycket bryts.

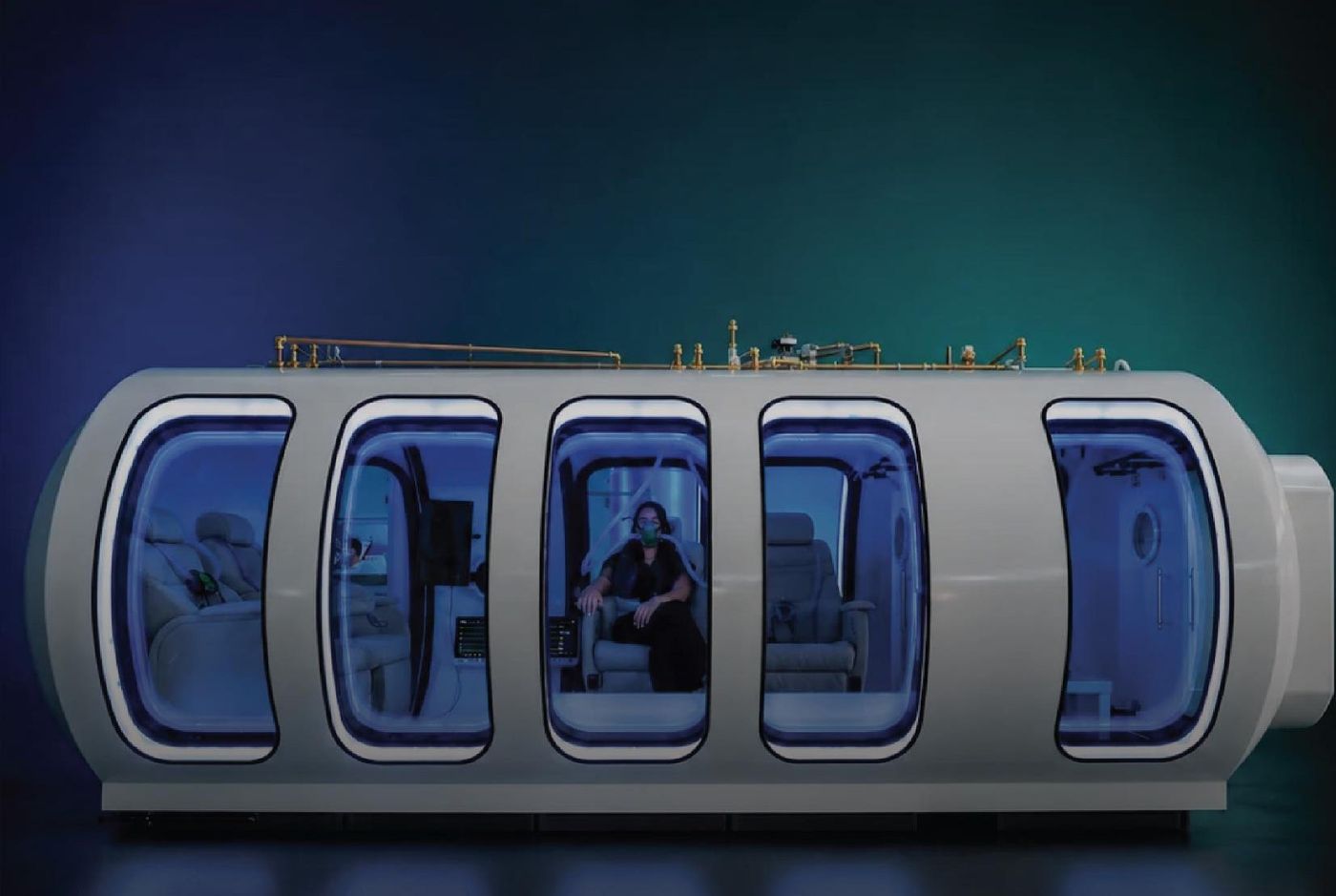

Fyra övervakade patientplatser
Standardutförandet har fyra fullt övervakade patientplatser med individuella övervakningssystem, utöver de två platserna i förkammaren. Varje plats har egen BIBS-regulator, och ett huvsystem kan väljas till.
Övervakning och brandsäkerhet
Syre, koldioxid, tryck, temperatur och miljöförhållanden övervakas i realtid. Brandskyddet är integrerat i kammaren med rök- och flamdetektion, kvävedriven vattensläckning och en redundant säkerhetsarkitektur. Nöddekompression genomförs på cirka två minuter.
Ren syrgas, exakt styrd
BIBS-tillförsel. Syrgas når varje plats genom en individuell BIBS-regulator, så att kammaren själv förblir trycksatt med andningsbar luft snarare än syrgas. Ett huvsystem finns som tillval.
Syrgasförsörjning. Dedikerade syrgaskoncentratorer per plats försörjer systemet, med 100 liter buffertlagring som håller flödet stabilt genom hela behandlingen.
Tryckluftsinfrastruktur. Tre kompressorer, lufttorkar och luftlagringstankar om 1000 liter försörjer kammaren i 4+2-utförandet. Gasdistributionen inne i kammaren är utförd i koppar av medicinsk klass.
Operatörsstyrning
Colosseum körs av en operatör utanför kammaren. Trycket regleras av en helautomatisk PLC-baserad mjukvara som håller behandlingsprofil och larmgränser, med manuell invändig tryckreglering som komplement.
Den automatiska styrningen kör kompression, behandlingsplatå och dekompression enligt inställd profil. Nöddekompression från drifttryck till atmosfärstryck genomförs på cirka två minuter.
Specifikationer
| Kapacitet | 4+2 eller 2+2 patienter |
|---|---|
| Maximalt drifttryck | 3,0 ATA |
| Material | Stål |
| Form | Modulär cylindrisk, passerar en standarddörröppning |
| Tryckkärl | Fem tryckmoduler i stål och två gavlar |
| Fönster | Nio panoramafönster i akryl |
| Utrymmen | Två oberoende utrymmen, varav en dedikerad förkammare |
| Patientplatser | Fyra fullt övervakade platser med individuell övervakning (4+2-utförandet) |
| Medicinsk sluss | Integrerad Medlock |
| Tryckreglering | Helautomatisk PLC-styrning med manuell invändig reglering |
| Andningssystem | Individuella BIBS-regulatorer per plats, huvsystem som tillval |
| Nödavtrycksättning | Cirka två minuter |
| Syrgaskoncentratorer | Dedikerad enhet per plats |
|---|---|
| Syrgaslagring | 100 liter buffert |
| Luftkompressorer | 3 enheter (4+2-utförandet) |
| Lufttorkar | Ingår i tryckluftsinfrastrukturen |
| Lufttankar | 1000 liter |
| Gasdistribution | Koppar av medicinsk klass |
| Övervakning | Syre, koldioxid, tryck, temperatur och miljöförhållanden i realtid |
| Brandsläckning | Rök- och flamdetektion, kvävedriven vattensläckning, redundant säkerhetsarkitektur |
| Patientövervakning | Individuella övervakningssystem per plats; extra monitor med stor skärm som tillval |
| Underhållning | Surfplatta per plats som tillval |
En inredning byggd för behandling
Patientplatserna är individuella fåtöljer med bälten och egen andningsanslutning. Till kammaren kan väljas surfplatta för underhållning per plats, extra patientmonitor med stor skärm, ytterligare en plats i förkammaren, kundanpassad stolsklädsel och ett profileringspaket i klinikens egen grafiska profil.
Planering av en Colosseum-installation
Kammaren levereras i moduler som passerar vanliga dörröppningar och monteras på plats. Utöver kammarrummet krävs utrymme för kompressorer, torkar samt luft- och syrgaslagring, liksom ström för tryckluftsanläggningen. Nordic Welltech genomför en platsbesiktning innan offert och bekräftar utrymmes- och elbehov mot vald konfiguration.
Certifieringar
ASME-PVHO · PED · CE · ISO · NFPA
Certifieringsomfattningen varierar beroende på konfiguration och destinationsmarknad, och kliniska installationer omfattas vanligtvis av ytterligare nationella krav. Nordic Welltech bekräftar den exakta certifikatuppsättningen för din specifikation innan beställning.
